Die Montage des Leuchtmittels im richtigen Abstrahlwinkel von 45° macht die Lichtwirkung perfekt! Schritt 3:
Hier finden unsere 3 Beschreibungen der einzelnen Beleuchtungsarten (abgehängte Decke, Lichtvoute und Hinterleuchtung) wieder im 3. Schritt des Ratgebers zusammen...warum? Der Winkel in dem Sie Ihr Led Band montieren entscheidet maßgeblich über die Lichtwirkung!
Kurz gesagt: Beachten Sie diesen Tipp und nehmen Sie den Mehraufwand an Zeit für die umständlichere Montage in Kauf, werden Sie mit einem 1/2 -fach schwächeren Led Strip eine bessere Ausleuchtung erzielen, als mit einem falsch montierten Leuchtmittel mit doppelter Helligkeit!
Falsch montiert bedeutet in diesem Fall folgendes: 85% unserer Kunden würden Ihren Led Strip z.B.: bei einer abgehängten Decke entweder auf die Oberseite der abgehängten Decke (Lichtwirkung nach oben an die ursprüngliche Decke, aber leider von der abgehängten Decke verdeckt), oder aber auf die Abhängung direkt montieren.(Lichtwirkung parallel entlang der Decke) Wie Sie die Led Streifen so einbauen, dass das Licht da wirkt, wo es auch später sichtbar ist erklären wir in diesem Schritt 3:
Montage der LED Streifen im Winkel von 45° bringt 50% bessere Lichtverteilung Wir geben Ihnen hier die Tipps die Ihre Lichtdecke zum richtigen Lichterlebnis werden lässt!
Am Ende dieses Schrittes müssen Sie sich wieder für Ihre Einbausituation entscheiden, durch drücken eines der Auswahlbuttons. Im Schritt 4 unterscheiden sich die Beschreibungen wieder. Zunächst zeigen Wir Ihnen aber hier die Typischen Lichteigenschaften eines Led Bandes zum Verständnis der Einbausituation!
Hinweis:
Diese Montageart bei Indirekter Beleuchtung mit dem Lichtkegel im 45° Winkel zur Decke ist nur geeignet wenn Ihre Abhängehöhe Ihrer abgehängten Decke oder Lichtvoute mindestens 10 bis 12 cm betragen kann.
Sie gelangen am Ende dieser Seite zu unseren Deckenschnitten, bei denen Sie die richtige Konstruktion Ihrer Indirekten Beleuchtung vorab herausfinden können!

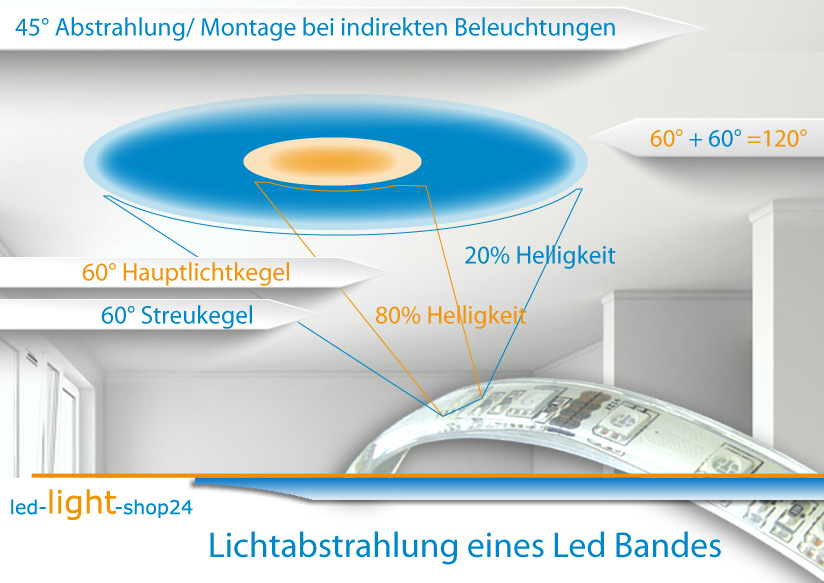

Indirekte Beleuchtung Decke: Lichtabstrahlung eines Led Strip mit Hauptlichtkegel und Streukegel zum Verständnis
Grundwissen 1:
80% des Lichtes werden nur im Hauptlichtkegel also nur in 60Grad abgestrahlt Dieses Licht gilt es genau ab dem einsichtigen Bereich an die Decke zu lenken, um die best mögliche Lichtwirkung der indirekt beleuchteten Lichtdecke zu erzeugen!
Die typische technische Beschreibung eines Led Streifens bezeichnet den Abstrahlwinkel fast immer mit 120°. Das stimmt natürlich aber: Wie auch die weit verbreiteten Niedervoltleuchtmittel mit der charakteristischen Fassung in GU5,3 oder GU10 haben auch Led Streifen einen Hauptlichtkegel und einen sog. Streukegel.
Das bedeutet, dass nur im Winkel von ca 60 ° auch etwa 80% des erzeugten Lichtes ankommt. Rechts und links davon befindet sich der Streukegel, der pro Seite noch ca. 10% der effektiven Helligkeit abstrahlt. Diese Erkenntnis hat natürlich drastische Folgen für die Montage der Led Strips! Wie oben beschrieben würde bei den "nicht-wissenden-Montagearten" das Licht entweder direkt noch unter der vorgesetzten Platte der abgehängten Decke landen, oder aber parallel entlang der Decke an die nächste Wandfläche wandern.

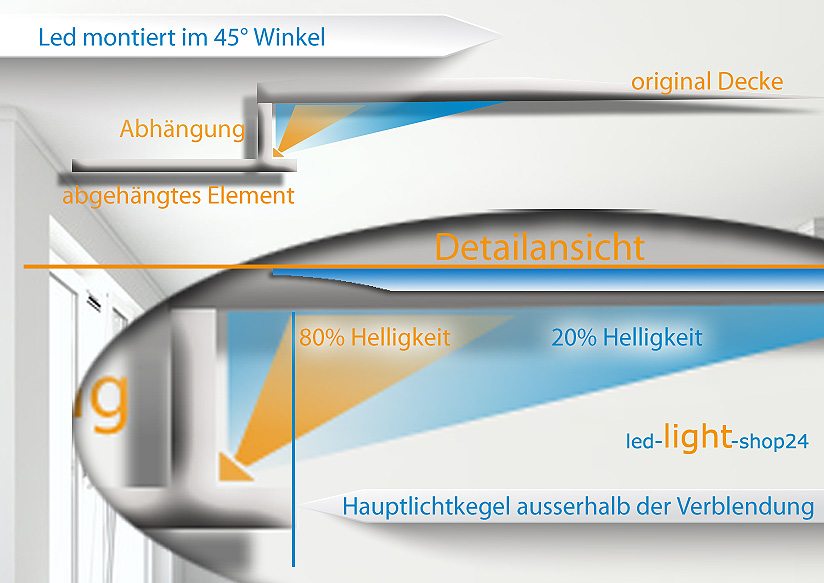

Bei diesen Montagearten sehen Sie das das gesamte Licht nur durch die 45° Montage ausserhalb der Verblendung auf die Decke fällt.
So sieht die ideale Beleuchtung einer indirekt beleuchteten Lichtdecke aus!
Wir müssen hier allerdings wieder unterscheiden zwischen den beiden Bautiefen der Konstruktion: Abhängungen und Konstruktionen bis ca. 70mm und Konstruktionen die weiter von der ursprünglichen Wand/ Decke oder Ebene entfernt sind.
Unterkonstruktionen bis 70mm sollten nicht mit im 45°Winkel montierten Leuchtmitteln versehen werden! Hier ist die bessere Wahl die parallel herausleuchtende Lichtwirkung mit den sich ergebenden negativen Eigenschaften, wie z.b. die erhöhte Schattenbildung bei Unebenheiten. Für Unterkonstruktionen mit dem Idealmaß von z.B.: 10-15cm Tiefe sollten Sie wie hier ersichtlich vorgehen!
Die Montage der LED Strips im 45 ° Winkel ist also nur sinnvoll wenn Sie die Decke mindestens 10cm abhängen können!
Hier zu dem Tutorial: Deckenschnitten mit Maßen und zur Erklärung!

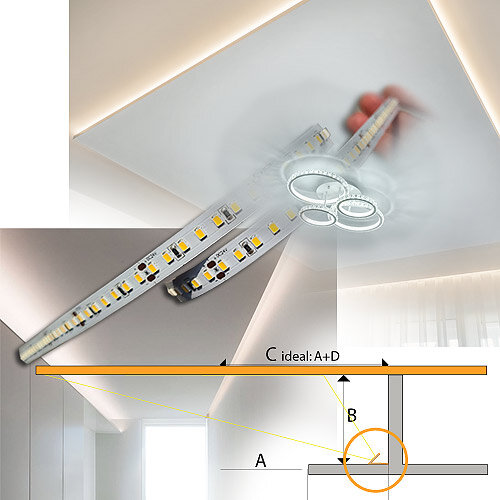

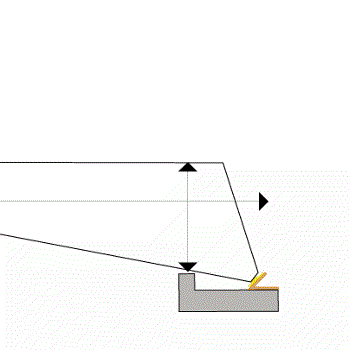

Hier sehen Sie die richtige Montage in einer Schnittzeichnung durch die Decke und Konstruktion einer Indirekten Deckenbeleuchtung.
2. Montage der Leuchtmittel im 45° Winkel:
Ein einfacher Trick hilft und spart Geld, Die Montage der Leuchtmittel im richtigen Abstrahlwinkel
Wie Sie die 45° Schräge erzeugen, auf der die Leuchtmittel später befestigt werden, ist eigentlich nicht entscheidend. Hier können Sie gleich den Trockenbauer beauftragen Gipskartonplatten in Streifen zu schneiden, oder aber stabile Aluminiumstreifen in die Unterkonstruktion einkleben. Diese Tipps gelten natürlich nur, wenn die Leuchtmittel auch später durch den Vorstand der "neuen Platte" nicht einzusehen sind. Natürlich können Sie auch bei uns Led Profile aus MDF unter Led Profile für diesen Zweck erwerben. Für den Fall dass Sie z.B. minimalistische Deckenbeleuchtungen planen, die nur aus eloxierten Aluminiumprofilen bestehen ist natürlich auf die entsprechende Optik zu achten. Wichtig ist einzig, dass die Lichtquelle ungefähr im 45° Winkel gegen die Decke / oder ursprüngliche Wand, je nach Anwendung, abstrahlt!
Wir kleben unsere LED Streifen nicht direkt auf die Decke!
Baumarkt bietet eloxierte 90 ° Aluwinkel mit Schenkelmass 12mm, diese auf die beiden Kanten gelegt erzeugt die 45 ° Schräge die Sie für die bestmögliche Lichtwirkung benötigen!
Unsere Profimontage für Indirekte Beleuchtung findet folgendermassen statt: Wir legen 90 ° Winkel in Längen zu 2m in die Decke so ein, dass die beiden Kanten auf der Rigipsplatte aufliegen. Dadurch ergibt sich die 45 Grad Schräge automatisch!
Bei Raumlängen bis zu 8 oder 10 Metern liegen dann 4-5 Aluwinkel in einer Reihe. Erst jetzt werden die LED Streifen in der Decke ausgerollt, vermittelt und zugeschnitten. Die LED Streifen werden direkt auf die Schräge der Winkel geklebt, dadurch kann die gesamte Beleuchtungslinie noch nachträglich in der Konstruktion verschoben und dadurch die Lichtwirkung beeinflusst werden!
Zwischenschritt & Wichtig für alle Anwendungen Led Trafo: Auswahl des richtigen Netzteils bei Led Beleuchtungen
Für Ihr Beleuchtungsprojekt müssen Sie im nächsten Schritt die Komponenten auswählen, wir helfen Ihnen dabei! Voraussetzung für alle Arten der Beleuchtung stellt der Trafo dar. Daher erklären wir Ihnen hier wie Sie zum passenden Led Trafo finden. Unabhängig ob Weisse oder RGB ( RGB/W) Beleuchtung der Trafo versorgt das gesamte System mit Strom. Auf die Schutzart des Trafos gehen wir in einer seperaten Erklärung ein. Sie sollten Sich die Zeit nehmen und dieses Tutorial zusätzlich lesen. Beachten Sie bitte dass die Schutzart oft mit "wasserfestigkeit" verwechselt wird!---Falsch! Die Schutzart eines Trafos entscheidet auch über eingebaute Sicherheitskriterien, die vor Brand und Beschädigung des Systems schützen soll. Hier ist z.B.: die Temperaturabschaltung ein wesentliches Kriterium. Montieren Sie Ihr Netzteil evtl. aus Holz?......dann dürfen Sie laut Gestezgeber z.B.: nur Netzteile mit (MM-Zeichen) verwenden. Wir können hier nur dringend anraten Ihr System "sicher" zu machen, da in Led Systemen große Ströme fließen......Hier nochmals der Link zur umfangreichen Beschreibung über die Auswahl des Led Trafos.....Sie finden mit einem einfachen "klick" wieder hierher zurück!
Trafoleistung berechnen für Led Strips mit weisser und RGB Lichtfarbe:
Bei weissen Beleuchtungen ist die Berechnung des Trafos einfach:
Multiplizieren die gesamt verbauten Laufmeter mit der Wattangabe aus der Artikelbeschreibung des Led Bandes.
(4,8W/1m 9,8Watt/1m oder aber 14,4Watt /1m) das ergibt den Stromverbrauch Ihrer LED Streifen des gesamten Systems.
Es sollte der Gesamtanschlußwert immer mindestens 10% bis 20% Reserve gerechnet werden, das ergibt die ideale Netzteilgrösse und sollte die maximal mögliche Anschlussleistung des Trafos sein.
In der Praxis orientiert man sich wenn möglich an der nächst grösseren Leistung, die vom gewünschten LED Netzteil zu bestellen ist.
Das Ergebnis ergibt die Leistung des benötigten Trafos.
Wählen Sie den nächst höheren Wert Ihres Ergebnisses. Wollen Sie zusätzlich einen Dimmer einbauen so müssen Sie zusätzlich die Ampereangabe des Dimmers beachten: Diese Angabe finden Sie in der Artikelbeschreibung mit dem Wert "A". Dieser wert multipliziert mit der Spannung des Led Bandes ergibt die maximal zulässige Wattzahl, die an den Dimmer angeschlossen werden kann.
Bei mehrkanaligen Beleuchtungen, also ab CCT (Dualweisser LED Streifen) RGB oder RGB/W Beleuchtungen ist die Berechnung des Trafos nicht viel komplizierter:
Die genaue Berechnung wird im Rollbalken oben durch Aufklappen beschrieben!
Einziger Unterschied ist die Tatsache, dass zusätzlich ein Led Controller, also eine LED Steuerung zum Einsatz kommt.
Hier müssen Sie wie unter "bei weissen Beleuchtungen"auf die Amperezahl des Led Controllers achten. Berechnungschema ist gleich des Led Dimmers!
Möchten Sie jedoch mehere Bereiche unterschiedlich farblich gestalten können benötigen Sie für jeden Bereich der getrennt über FB angesteuert werden soll einen eigenen Led Controller!
Normalerweise wird jeder Bereich mit einem eigenen Led Trafo versorgt. Es gibt aber auch Anwendungen, bei denen 2 Controller aus einem Netzteil gespeist werden, die Erklärung würde aber hier den Rahmen sprengen, in diesem Fall setzten Sie sich bitte mit unserem Support in Verbindung.
