Anleitung: LED Wandbeleuchtung für die indirekte Beleuchtung einer TV Wand im Wohnzimmer
Tutorial: Ihr Nachbau einer Indirekten Wandbeleuchtung für Wohnzimmer und Innenbereiche mit LED Strips
Mit Hilfe unseren Tipps und Zeichnungen erhalten Sie eine Indirekte Beleuchtung für eine Wandund damit die perfekte Lichtwirkung für Ihre selbst gebaute indirekte Wand,- und Wohnraumbeleuchtung. Wir stellen Ihnen auf den folgenden Seite nicht nur das komplette KnowHow zu der unten zu sehenden TV Wand mit Dualweisser Beleuchtung zu Verfügung, sondern beschreiben auch, wie Sie die LED Streifen auf der Unterkonstruktion richtig anordnen, und wie die LED Wandbeleuchtung den besten Lichteffekt erzielen wird.
Durch die individuelle Auswahl der Holzsorte mit der die vordere Holzverblendung von Ihnen gestaltet werden wird, können Sie die optische Ansicht der TV-Wand ideal auf Ihren individuellen Wohnstil anpassen.

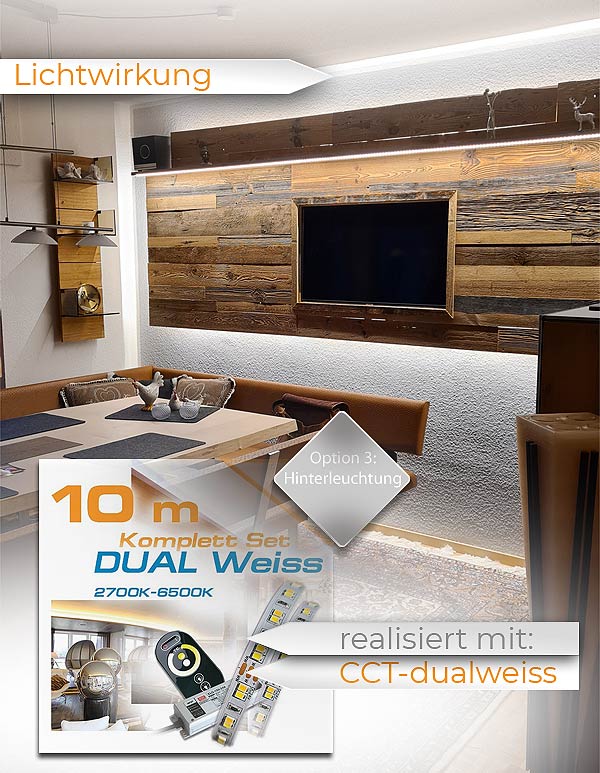

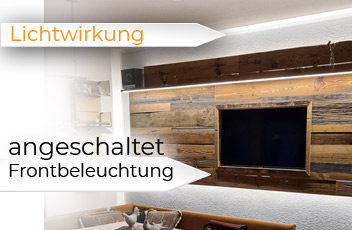

Bei diesem Kundenbeispiel wurde als Frontverblendung ein Echtholzparkett in massiver Eiche in Altholz verwendet, welches zusätzlich zur Hinterleuchtung durch die umlaufend angebrachten LED Streifen auch von oben direkt angestrahlt wird, um die Maserung des Holzes bewußt zur Geltung zu bringen. Zur Beleuchtung kam hier das Dualweisse 10m LED Lichtset zum Einsatz, welches zusätzlich für die Frontbeleuchtung mit einem 2. LED CCT-Controller ausgestattet wurde. Dadurch kann die Lichtstimmung der vorgesetzten Wand nicht nur gedimmt , sondern auch je nach Bedarf die Intensität der Helligkeit zwischen TV-Hintergrundbeleuchtung und dem optischen Effekt der Beleuchtung des Holzes individuell verändert werden. (Wandbeleuchtung-LED=pic) Durch die farbliche Änderung der weissen Lichtfarbe der Dualweissen LED Streifen, kann die Sitzecke so morgens in ein kaltweisses Licht getaucht werden, am Abend kann auch von Esstisch aus mit gemütlicher Beleuchtung die Nachrichtensendung angesehen werden.
Eine Indirekte Beleuchtung einer Wand für den Innenbereich 1:1 nachbauen:
3 Entscheidungen, die vorab getroffen werden müssen
1. Lichtfarbe & Abstand zur Wand für die hinterleuchtete LED Wand: CCT / RGBW oder einfarbig dimmbar?
2. Größe ermitteln nach Profi-Lichtplanungsgesichtpunkten : Vom Ergebnis her denken.... optischer Eindruck, oder maximale Größe ?
4. Abstand der LED TV Wand vom Hintergrund & Lichtabstrahlung: Der Abstand entscheidet die MOntagerichtung
Entscheidung 1: Die richtige Lichtfarbe für Ihre beleuchtete Wandbeleuchtung im Wohnzimmer auswählen
Ein ausführliches Tutorial zu den Vor,- und Nachteilen aller spezifischen LED Lichtfarben wie CCT / RGBW und rein weiss, beschreiben wir HIER: Generell geben wir den Tipp aber zu beachten, dass nicht immer gilt, je mehr Lichtfarben die LED Chips des verbauten LED Bandes bei Ihrer beleuchteten LED Wand erzeugen können, desto besser, da die Gesamtleistung des LED Bandes (in Watt), und auch deren Helligkeit, immer durch die Anzahl der Lichtfarben zu teilen sind. Das heisst, dass ein CCT-LED (warmweiss-kaltweisse Lichtfarbe regelbar) Streifen mit 9,6 Watt pro 1m dann im kaltweissen einfarbigen Lichtbereich nur die Hälfte der Lichtleistung erzeugen kann. Eine einfarbig weisse LED Hintergrundbeleuchtung mit 9,6Watt/1m würde hier also die gesamte Leistung auf die ausgewählte weisse Lichtfarbe konzentrieren. Aber auch hier gilt: Die Leistung in Watt (Stromaufnahme) ist nur bedingt aussagekräftig um in Relation zu Helligkeit zu setzen. Stellvertretendes Beispiel als Erklärung: 2 Staubsauger mit gleicher Leistung 1600Watt: Einer saugt gut, der andere macht das lautere Geräusch, die Saugleistung lässt zu wünschen übrig. Hier ist die Qualität des Motors (CHIPS) entscheidend wie effizient, oder hell das LED Endprodukt ist. Beide verbrauchen aber den gleichen Strom (Watt). Wenn Sie planen die Beleuchtung auch dimmen zu können, dann können wir empfehlen von der einfarbigen Lichtlösung auf die CCT-Technik zu wechseln. Die Mehrkosten der benötigten Dimmung werden bei uns durch die CCT-Steuerung kompensiert. Betreffend Helligkeit der LED Wand können Sie zumindest bei unseren Produkten sicher sein, dass die hier verkauften LED Streifen für die Bereiche Indirekte Beleuchtung alle mehr als ausreichend Helligkeit bieten, um eine LED, oder RGB Wandbeleuchtung zu illuminieren. Die Möglichkeit der Regulierung der weissen Lichtfarbe ist bei den Dualweissen LED Streifen nicht zu unterschätzen. Die Dimmfunktion ist bei der CCT Lichtsteuerung bereits mit integriert. Die Montagerichtung der LED Streifen Ihrer Wandbeleuchtung ist abhängig vom geplanten Abstand der vorgesetzten Wandbeleuchtung aus Holz.
Entscheidung 2: Die ideale Größe der vorgesetzten LED Wand ermitteln

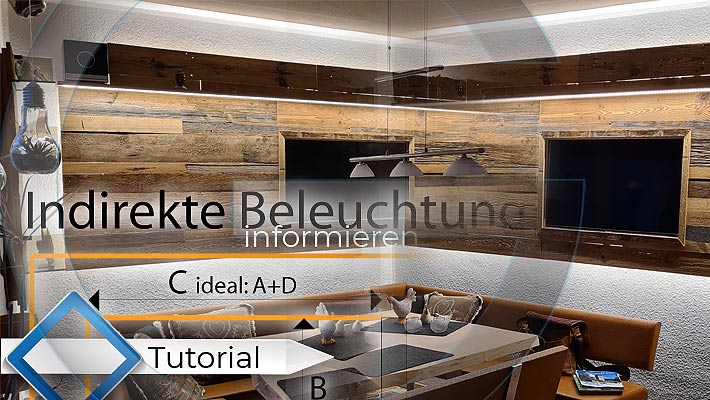

Die ideale Größenermittlung der Holzwand mit Beleuchtung hängt von Ihren Raummaßen ab, unabhängig davon geben wir Ihnen hier die Verhältnisse unseres Kundenprojektes zu Ihrer eigenen Planung mit.

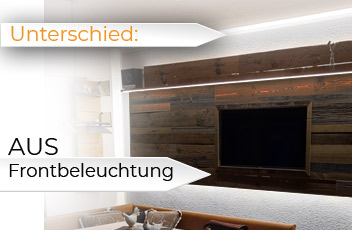

A: Einen schwebenden Eindruck erzeugen mit und ohne eingeschaltetem Licht: Je mehr Platz Sie der Entfaltung des Lichtes geben (Maß B), desto schwebender erscheint die Wandbeleuchtung in ein,- und ausgeschaltetem Zustand. Bedenken Sie, dass unser Beispiel auch frontseitig beleuchtet ist, d.h: die Holzmaserung wirkt zusätzlich heller, was die gesamte Konstruktion eher unaufdringlich macht. Ohne die Anleuchtung des vorne verbauten gemaserten Holzes würde die indirekte Wandbeleuchtung deutlich "wuchtiger im Raum" wirken, da die gesamte Holzfläche dunkler wäre.In diesem Fall ist es oft besser die Maße "B" wesentlich zu vergrößern, sodaß die Holzwand mit ihrer Beleuchtung eher als eigenständiges Element wahrgenommen wird, als die Optik als eigenständige gesamte Wandfläche erzeugen zu wollen. Auch in unserem Kundenbeispiel wurde das Verhältnis ideal bemessen, sodaß die TV Wandbeleuchtung als eigenes Element und nicht als "Wand" angesehen wird. Unterhalb sehen Sie die unterschiedliche Wirkung der Wandbeleuchtung mit umlaufenden LED Strips, mit und ohne beleuchteter Frontverkleidung aus Holz.

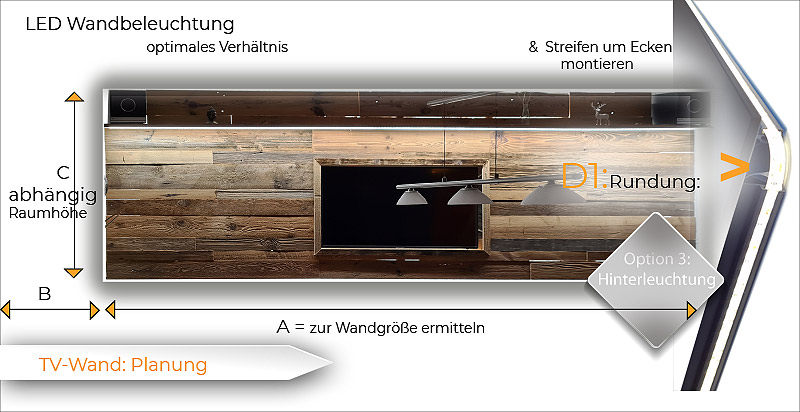

Die Maße der vorgesetzte Wand verblendet mit dem Echtholzparkett unseres Kundenbeispiels betragen: A=360cm zu Wandfläche 420cm / B= je 22cm / C=165cm zu Raumhöhe 245cm
Entscheidung 3: Der Wandabstand entscheidet wie die LED Strips auf der TV-Wand montiert werden
Die möglichen Bautiefen Ihrer TV Wand Beleuchtung können unterschiedlich ausfallen, je nachdem, ob Sie nur den Fernseher einbauen, oder aber auch z.B: eine Stereoanlage noch mit einbauen möchten. Die einfachste Variante ist, wenn das Unterkonstruktionsholz minimal 30x45 gehobelte Dachlatte nur benötigt wird, um die Frontblende der hinterleuchteten LED Wand zu halten. Bei baulich tieferen Konstruktionen sollten Sie die LED Streifen immer möglichst weit von der Raumwand entfernt direkt hinter der Frontblende montieren, da so Wandunebenheiten nur kleinere Schatten werfen und die LED`s weniger direkt einsehbar sind. So entsteht ein sog. Lichthof um die gesamte ausgeleuchtete Wandfläche, die aber durch den Überstand der vorderen Holzverblendung nicht direkt einsehbar ist. Die beste Lichtwirkung erhalten Sie, wenn Sie nach den unteren Kriterien Ihre hinterleuchtete TV Wand bauen. Dabei richtet sich die Lichtwirkung der verwendeten LED Stripes direkt nach der bei Ihrem Projekt vorhandenen geplanten Bautiefe Ihrer Indirekten EWandbeleuchtung.

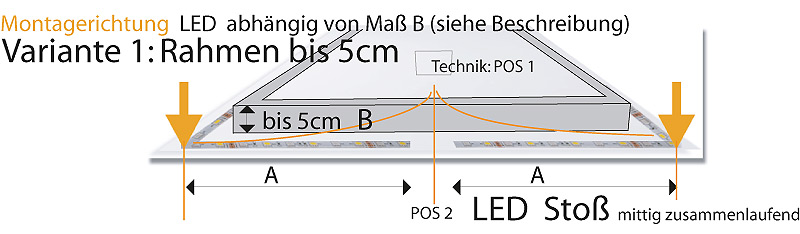

LED Streifen richtig um Ecken aufkleben rückseitig und montieren bis Abstand größer 50mm:
Variante 1: Bei einer Unterkonstruktion: Mass größer als 5 bis 20cm wird für eine optimale Lichtwirkung hinter der Frontplatte der LED Strip so wie im Bild ersichtlich angebracht. Das Licht hat ausreichend Raum, um über mehrere Reflektionen zwischen Wand und Front für eine gleichmässig abnehmende Beleuchtung zu sorgen. Die Lichtwirkung wird langsam aber homogen an der Rückwand Ihrer Wohnzimmer Wandbeleuchtung abnehmen. Die LED Streifen werden direkt auf den Überstand der frontseitigen Holzverblendung aufgeklebt. Der große Abstand lässt die Frontblende "schweben". Durch die Montage rückseitig können die LED Bänder nicht mehr um die eigene Achse gebogen werden, wie im Bild oben unter: D1 zu sehen, sondern werden ab den Ecken aufgeklebt. Hier kommt ein weiterer Vorteil speziell unserer LED Bänder zum Tragen. Unsere RGB/W und CCT LED Streifen sind an beiden Enden mit Anschlußlitzen versehen, sodaß Sie beim Schneiden der Rolle auf Ihr Maß wieder 2 sofort einsatzfertige LED Elemente erhalten. Führen Sie jeweils 1 Einspeisungskabel ab der Technik (Trafo / Dimmer oder LED Steuerung in beide obere Ecken und verbinden Sie dann die beiden Litzen Ader für Ader mit beiden Lichtleisten, die ab der Ecke sowohl seitlich nach unten, als auch direkt in die Mitte laufen. in der Mitte der Wand treffen beide LED Streifen zusammen, ohne dass eine elektrische Verbindung herrscht. Bei rechtzeitigem Einplanen der beleuchteten Seitenteile mit maximal 250cm Höhe ( Maß Lichtband ) können Sie beide Seitenteile aus einer LED Streifen Rolle mit 500cm Länge und 2 Einspeisungslitzen erstellen, praktisch dieser Tipp!
LED Streifen für indirekte Beleuchtungen verlegen, einspeisen und LED Strips um 90° Ecken verlegen

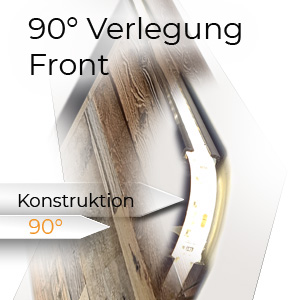

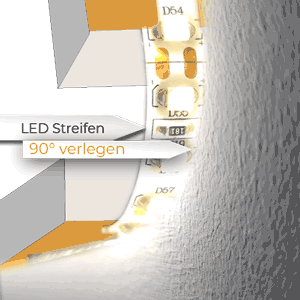

Variante 2: Bei einer Unterkonstruktion kleiner/ bis 5cm muss der LED Streifen für eine bessere Lichtwirkung der indirekten Wandbeleuchtung aus Holz bei diesem geringem Abstand um 90 ° gedreht montiert werden! Siehe Bild oben D1: Die LED Streifen werden in einem Radius von Latte zu Latte verbaut, wobei die Latten nicht zusammenstoßen und das Leuchtmittel im Radius frei hängt. Dadurch ändert das Trägerband des LED Stripes die Richtung um 90° ohne dass die technische Funktionalität des PCB Trägerbandes beschädigt werden kann. Niemals dürfen die LED Streifen um Ecken und Kanten gecknickt werden. Dies führt unweigerlich zu Ausfällen einzelner LED`s, die sich aber erst innerhalb ca. 6 Monaten zeigen. Diese Bauweise bietet sich an, wenn die Unterkonstruktion der Wohnzimmer Wandbeleuchtung so einfach wie möglich erstellt werden soll, und nur die Latten mit z.B: 30 x45mm verwendet werden sollen. Wichtig bei Wandabständen unter 5cm, hier wird das LED Leuchtmittel direkt auf die UK Konstruktion aufgeklebt, die Lichtwirkung entfaltet sich parallel zur Wandfläche. Der Überstand der Frontverblendung hängt von der Raumgeometrie ab, siehe unten besser beschrieben. Wir empfehlen ca. 10cm, die LED Streifen dürfen auch wenn der Kopf direkt an die Wand angelehnt wird, nicht direkt einsichtig sein, das Prinzip der indirekten Wandbeleuchtung.
Rundung sehen Sie wie LED Strips sicher in 90 Grad Radien montiert werden können: Der Montageabstand der Frontplatte zur tatsächlichen Raumwand entscheidet bei einer LED Wandbeleuchtung aus Holz in welcher Richtung die LED Streifen montiert werden und ob das Licht paralell oder direkt auf die Wand strahlt. Spätestens bei Abständen (Mass B im unteren Bild) unter 50mm müssen die LED Streifen direkt auf die Rahmenkonstruktionen aufgeklebt werden, das Licht der LED Leisten strahlt dann parallel zur Wandfläche nach aussen. Wählen Sie bei dieser Bauweise immer gehobelte Kantleisten, keine sägerauhen, da nur so die Fläche des Holzes glatt genug ist, um unsere LED Streifen mit dem selbstklebenden Klebeband auf der Rückseite sicher und dauerhaft halten zu können. Alle unsere LED Streifen sind mit einem besonders haftstarken 3M Klebetape ausgestattet, Sie benötigen bei Verwendung unserer LED Streifen keine weiteren Aluminiumprofile, weder um die Haftkraft zu erhöhen, noch um Wärme ableiten zu müssen. Alle Vorteile unserer firmeneigenen LED Streifen finden Sie HIER im Tutorial, wie z.B: die verbreiterten Kupferbahnen, die für eine geringere Betriebswärme des LED Streifens sorgen.... Im unteren Bild ist hinsichtlich der dargestellten aufgeklebten LED Streifen die Lösung dargestellt, die von uns für reine Kantholzbeleuchtungen empfohlen wird. Diese Montageart LED Streifen leicht um Winkel und Kanten verlegen zu können kann auch zum Beispiel bei hinterleuchteten Wandspiegeln, Badspiegeln und Küchenbeleuchtung angewendet werden. Lassen Sie in nicht einsehbaren Bereichen die Kanthölzer nicht direkt zusammenstoßen an den Ecken, sodaß das LED Band den Radius frei hängend um 90° ändern kann, ohne geknickt zu werden.
Konstruktion & Befestigung der Wohnzimmer Wandbeleuchtung ermitteln für eine perfekte Lichtwirkung

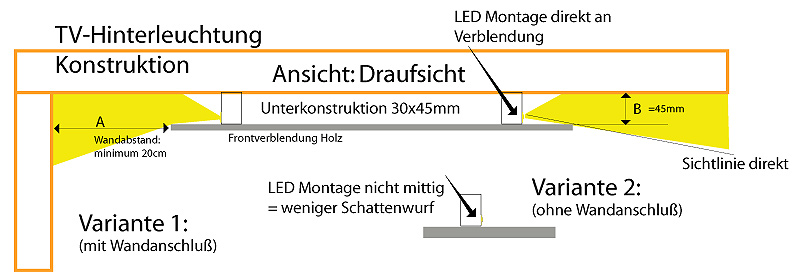

Zur Zeichnung und der Draufsicht: Dieses Kundenprojekt können Sie direkt nachbauen, anhand der Schnittzeichnung, und den oben genannten Gesamtabmessungen.
Planung der Unterkonstruktion die Verwendung einer Keilleiste zur Befestigung der Frontblende an einer existierenden Wand: Bei kleineren Projekten, die noch mit 2 Personen getragen werden können ist die Befestigung an der Wand relativ einfach zu realisieren. Sie können die LED Wand auf der Rückseite mit einer horizontalen Keilleiste als Stabilisator versehen, die dann auch gleich die Echtholzparkettbretter trägt. Direkt an der Wand wiederum befindet sich eine weiter Keilleiste entgegengesetzt, die durch die Schräge und das Eigengewicht der TV-Wand die Konstruktion sicher an die Wand zieht. Der Trick der Befestigung der Holzwand mit Beleuchtung liegt in den beiden längsseitigen schrägen Kanten der Leisten, die jeweils die Aussparung nach Innen zur Wand oder zur Frontblende hihaben. Beim Einhängen der TV-Wand rutschen beide Keile auf der schrägen Seite aufeinander, das Gewicht zieht die Wandbeleuchtung für Innenbereiche mit samt der umlaufenden LED Streifen Beleuchtung direkt bündig an die Wand.
Empfohlene Abmessungen & die indirekte Sichtlinie beachten

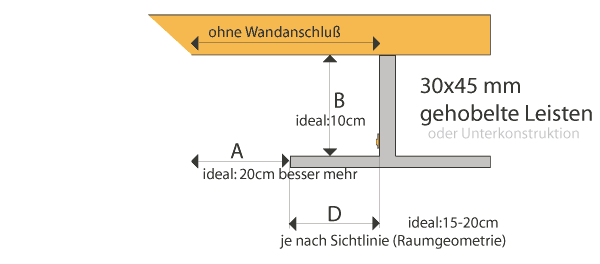

Wie der Begriff: Indirekte Wandbeleuchtung bereits beschreibt ist die Definition die, dass man bei einer LED Wand die so wie hier hinterleutet wird, nie direkt die Lichtquelle hinter der Wand sehen kann, egal wo man sich innerhalb des Raumes befindet. Die direkte Sichtlinie (wie im Bild oben) beschreibt den Winkel, der sich aus der Bautiefe der Unterkonstruktion und dem Überstand der Frontblende aus Holz oder Rigips, ergibt. Je größer der Wandabstand, desto länger muss der Überstand der indirekten Wandbeleuchtung sein, um nicht direkt einsehbar zu sein. Bei einer beleuchteten Wand mit Wandanschluß ist es einfach die Sichtlinie zu ermitteln. Legen Sie den Kopf direkt in der Ecke an die Wand und prüfen am Besten während der Planung mit Hilfe einer Pappschablone ob Sie bei den geplanten Maßen noch auf die LED Leuchtmittel sehen können. Die LED Streifen werden auf der Unterkonstruktion mit Lichtwirkung parallel zur Wand, immer direkt an der Frontblende montiert, um den Sichtwinkel so minimal wie möglich zu halten. Ausserdem werden mit zunehmendem Abstand des LED bandes zur Wand Unebenheiten der Wand weniger durch Schattenwurf bentont.
Maß A: Wandabstand beim Bau einer Wandhinterleuchtung: Wir empfehlen hier ein minimales Maß von mindestens 20cm, je mehr desto größer wird der schwebende Eindruck der vorgesetzten LED Wand. Aus designtechnischen Gründen empfehlen wir die vorgesetzte und hinterleuchtete Konstruktion lieber im Zweifelsfall im Verhältnis zur Wand kleiner zu machen, um die TV-Wand, oder die so geschaffene Wohnzimmerbeleuchtung als eigenes Designobjekt im Raum wirken zu lassen. Je mehr von der alten Wand zu sehen ist, desto besser wird die Lichtwirkung sein, da das Licht hier Reflektionsfläche braucht, um sich im Raum entfalten zu können. Wenn die vorgesetzte LED Wand frei im Raum montiert wird, oder aber mittig auf einer Wand, die deutlich größer ist als das beleuchtete Element selbst, ist die Lichtwirkung ideal. Lassen Sie auch nach oben hin mindestens 20cm Luft, die Abstände sollten ringsrum wenn möglich identische Maße haben, auch das sorgt wiederrum für einen einheitlichen Gesamteindruck. Nochmals der Tipp: Planen Sie wenn möglich die beleuchteten Seitenteile mit dem Maximalmaß der LED Streifen von 250cm, dann können Sie eine 5m Rolle des LED Streifens voll ausnutzen, ohne Reste nicht verwenden zu können.

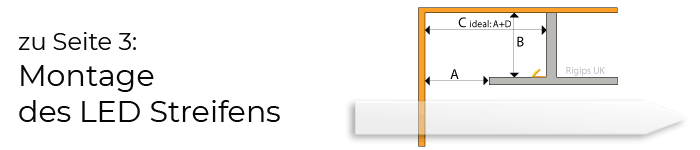

Mehr Informationen zu: Voutenbeleuchtung / abgehängte Decke
Mit unseren Online-Tipps zu Ihrer perfekten Beleuchtung! Testen Sie unseren Ratgeber...
Verwenden Sie unsere Profi LED Streifen in Idustriequalität für ihre perfekte Wandbeleuchtung, mit maximaler Lichtwirkung und Haltbarkeit

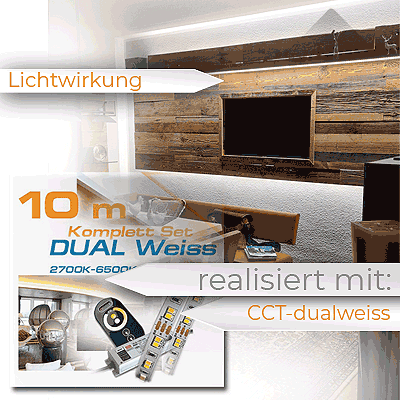

Sie möchten exakt die im Bild gezeigte Lichtwirkung? Wählen Sie das Dualweisse LED Komplettset in Längen: 5m / 10m/ 15m/ 20m oder die preisgünstigere einfarbige Variante wahlweise in Warmweiss 2700K / 3000K bis zu 28m im Komplett Set. Hier können Sie erfahren welche Alleinstellungsmerkmale unsere LED Streifen aufweisen, Die höchsten Qualitätsansprüche hat die Industrie, die wir mit 70% unserer LED Streifen seit 2014 beliefern....Sie interessieren sich wo unsere Produkte zum Einsatz kommen....?
Für jede Lichtfarbe das passende LED Komplettset mit maximaler Helligkeit...
Längenauswahl in: CCT (Dualweisse Variante), einfarbig Weiss oder Lichtfarbe in RGB/W Lichtsteuerung Ihre benötigte Länge direkt im Artikel einfach auswählen....
Sie befinden sich erst in der Planung Ihrer Indirekten Beleuchtung?
Planen Sie derzeit erst Ihr gesamtes Projekt und sind Sie generell auf der Suche nach den besten Tipps zur Umsetzung, dann sind wir sicher, dass Ihnen unser Ratgeber inkl. der Tutorials die Besten Tipps zu einer erfolgreichen indirekten Deckenbeleuchtung bereitstellt. In einem ersten Schritt können Sie direkt Tipps zum Aufbau und der Kabelverlegung erhalten die spezifisch auf die 3 Grundtypen der Beleuchtungsarten eingehen.
